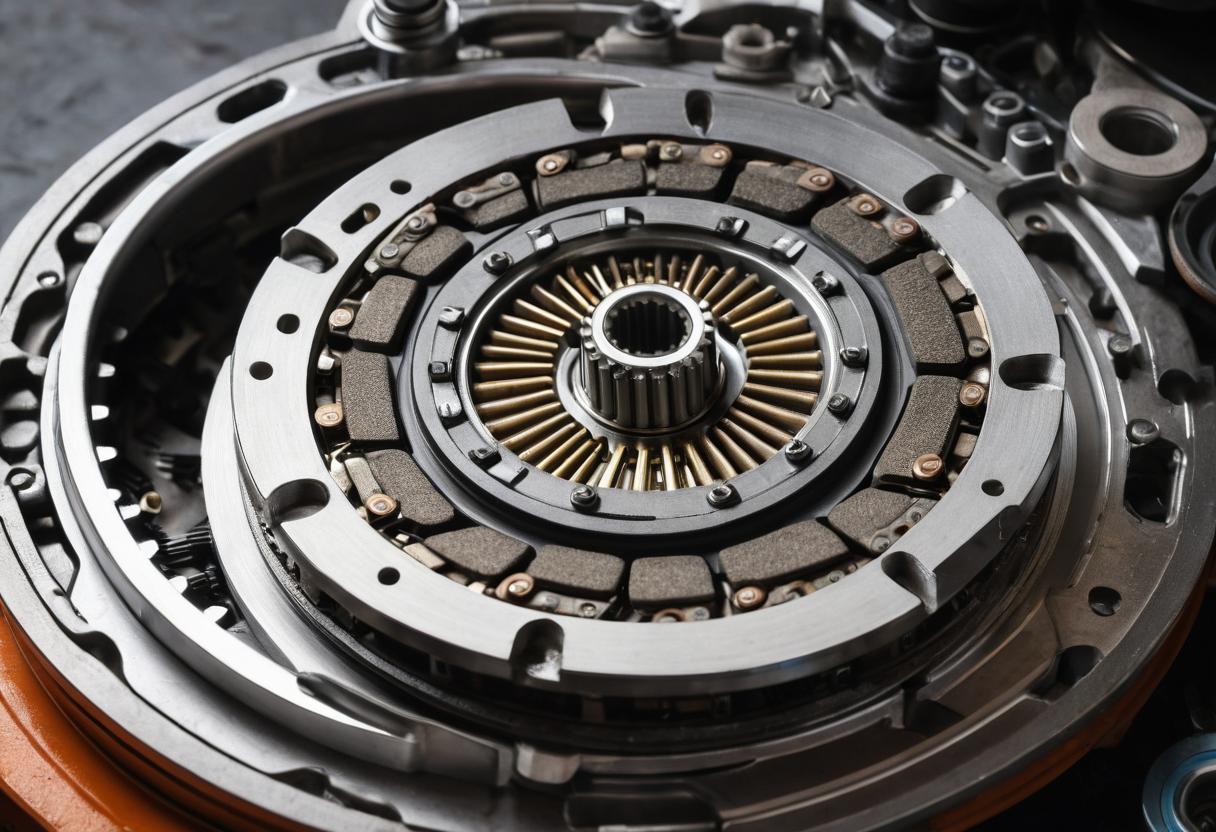

Как работает сцепление в автомобиле: устройство, принцип действия и диагностика неисправностей

2026-07-06

Сцепление — один из самых нагруженных узлов трансмиссии, но принцип его работы редко объясняют доступно: обычно ограничиваются схемой без деталей о том, что именно происходит при нажатии педали и почему диск со временем стирается. Разберём механизм по шагам: от физики трения до устройства гидропривода, признаков неисправности и различий между типами сцепления на механике и автомате.

Зачем автомобилю нужно сцепление

Двигатель внутреннего сгорания не может работать на нулевых оборотах — ниже определённого порога (обычно 700–900 об/мин на холостом ходу) он просто заглохнет. При этом колёса автомобиля в момент старта неподвижны, а при переключении передач требуется на долю секунды разорвать связь между мотором и коробкой, иначе шестерни не смогут переключиться без удара и поломки зубьев.

Сцепление решает эту задачу: оно плавно соединяет вращающийся коленвал двигателя с неподвижным или медленно вращающимся валом коробки передач, позволяя трогаться с места без рывков и глушения мотора. Без сцепления (или его аналога — гидротрансформатора в автомате, вариаторного ремня или мехатроника в роботизированной коробке) механическая связь двигателя и колёс была бы либо жёсткой и неработоспособной, либо вовсе отсутствовала.

Вторая важная функция — защита трансмиссии от перегрузок. При резком торможении двигателем или ударной нагрузке сцепление может частично проскальзывать, гася пиковые нагрузки, которые иначе передавались бы напрямую на шестерни коробки, карданный вал и полуоси.

Устройство сцепления: из каких деталей оно состоит

Классическое однодисковое сухое сцепление, установленное на подавляющем большинстве автомобилей с механической коробкой передач, состоит из нескольких ключевых узлов. Маховик — массивный металлический диск, закреплённый на коленчатом валу двигателя; его рабочая поверхность служит одной из фрикционных плоскостей. Ведомый диск (собственно диск сцепления) — тонкий стальной диск с фрикционными накладками из спечённых композитов или керамики, посаженный на шлицы первичного вала коробки передач.

Нажимной диск, или корзина сцепления, — это кожух с мощными пружинами (диафрагменной пружиной в современных конструкциях), который прижимает ведомый диск к маховику с усилием в несколько сотен килограммов. Именно от силы этого прижатия зависит, сколько крутящего момента способно передать сцепление без пробуксовки.

Выжимной подшипник — подвижный элемент, который под действием привода перемещается вдоль первичного вала и давит на лепестки диафрагменной пружины корзины, размыкая сцепление. Дополняют конструкцию вилка выключения сцепления, передающая усилие от привода к подшипнику, и демпферные пружины в ступице ведомого диска, гасящие крутильные колебания коленвала.

Принцип работы: что происходит при нажатии педали

В спокойном состоянии, когда педаль отпущена, диафрагменная пружина корзины с большим усилием прижимает ведомый диск к маховику. Возникающая сила трения настолько велика, что диски вращаются как единое целое — крутящий момент от двигателя без потерь передаётся на первичный вал коробки передач. Это состояние называется «сцепление включено» или «замкнуто».

Когда водитель нажимает педаль сцепления, усилие через привод передаётся на выжимной подшипник, который сдвигается вперёд и давит на центр диафрагменной пружины. По принципу рычага пружина в этот момент отгибается в обратную сторону и перестаёт прижимать нажимной диск к ведомому. Фрикционные поверхности разъединяются, трение исчезает, и вращение маховика больше не передаётся на коробку передач — вал коробки может свободно вращаться отдельно от двигателя.

При плавном отпускании педали пружина постепенно возвращает нажимной диск в исходное положение, сила прижатия нарастает постепенно, диски начинают проскальзывать друг относительно друга с нарастающим трением — именно этот управляемый промежуточный этап и позволяет тронуться с места плавно, без рывка. Чем аккуратнее водитель дозирует скорость отпускания педали в сочетании с подачей газа, тем более плавным получается старт и тем меньше износ фрикционных накладок.

Виды приводов сцепления: механический, гидравлический, тросовый

Усилие от педали к вилке выключения сцепления передаётся разными способами, и от выбора привода зависит информативность педали и удобство обслуживания. Тросовый привод — самый простой механизм: педаль соединена с вилкой стальным тросом в оболочке, как в ручном тормозе. Такая система дешева и ремонтопригодна, но со временем трос растягивается и требует регулировки хода педали.

Гидравлический привод, применяемый на большинстве современных легковых автомобилей, работает по принципу тормозной системы: при нажатии на педаль поршень главного цилиндра создаёт давление в тормозной жидкости, которое передаётся по трубке к рабочему цилиндру, толкающему вилку или напрямую выжимной подшипник (в концентрических гидроприводах подшипник и рабочий цилиндр объединены в один узел, установленный прямо на первичном валу внутри картера коробки). Гидропривод самостоятельно компенсирует износ накладок и обеспечивает более лёгкое и плавное нажатие педали.

Реже встречается механический рычажный привод с металлическими тягами — он применялся на старых грузовиках и части внедорожников из-за высокой надёжности в тяжёлых условиях. Отдельно стоит электрогидравлический привод в роботизированных коробках передач (например, в некоторых версиях DSG или AMT), где сцепление размыкает не нога водителя, а исполнительный механизм под управлением электронного блока — это уже полуавтоматическая или полностью автоматическая работа узла без участия водителя.

Однодисковое, двухдисковое и многодисковое сцепление

Для легковых автомобилей с двигателями умеренной мощности достаточно однодискового сухого сцепления — оно компактно, легко в обслуживании и обеспечивает плавное трогание. Но при возрастании крутящего момента, характерного для мощных турбированных двигателей и грузовой техники, площади одного диска не хватает для передачи усилия без пробуксовки, поэтому применяют двухдисковое или многодисковое сцепление.

В двухдисковой конструкции между двумя ведомыми дисками устанавливается промежуточная прижимная пластина, что удваивает площадь фрикционного контакта без критического увеличения диаметра узла. Такая схема используется, например, в спортивных автомобилях и тяжёлых внедорожниках, где нужно передать момент в 500–800 Нм и выше.

Отдельная категория — мокрое многодисковое сцепление, работающее в масляной ванне. Оно применяется в мотоциклах, роботизированных коробках с двойным сцеплением (DSG, PDK) и полноприводных трансмиссиях. Масло охлаждает диски и снижает их износ при частых включениях-выключениях, что критично для роботизированных коробок, переключающих передачи за доли секунды.

Сцепление в автомате, вариаторе и роботе: есть ли оно там

Распространено заблуждение, что в автомобилях с автоматической коробкой передач сцепления нет вообще. На самом деле в классическом гидромеханическом автомате его функцию выполняет гидротрансформатор — гидравлическая муфта с турбинным и насосным колёсами, передающая крутящий момент через поток масла, а не через сухое трение. Дополнительно внутри самого автомата установлены фрикционные пакеты (по сути, наборы дисков сцепления), которые включают нужные передачи путём блокировки планетарных рядов.

В вариаторе (CVT) прямого аналога сцепления в классическом виде тоже нет — трогание с места обеспечивается либо гидротрансформатором, либо, в некоторых конструкциях, многодисковым мокрым сцеплением, которое плавно нагружается электронным блоком управления.

Роботизированные коробки передач (AMT и DSG) используют самое настоящее фрикционное сцепление — одно (в AMT) или два параллельных (в преселективных DSG/DCT) — но управляет им не нога водителя, а электронные приводы и блок управления, который рассчитывает оптимальный момент и скорость смыкания дисков на основе данных с датчиков скорости, оборотов и положения педали газа.

Признаки неисправности сцепления

Пробуксовка — самый частый и заметный симптом: обороты двигателя растут, а разгон автомобиля отстаёт от них, особенно заметно на подъёме или при обгоне с полной нагрузкой. Причина — истончившиеся фрикционные накладки ведомого диска или ослабевшая диафрагменная пружина корзины, из-за чего сила прижатия падает ниже уровня, необходимого для передачи момента двигателя без проскальзывания.

Ведение сцепления проявляется противоположным образом: даже при полностью выжатой педали диски продолжают частично соприкасаться, из-за чего передачи включаются с хрустом, а автомобиль на нейтрали с выжатой педалью норовит сдвинуться с места. Чаще всего причина — воздух в гидроприводе, деформация ведомого диска или неправильная регулировка хода педали.

К другим тревожным признакам относятся посторонние шумы при нажатии педали (износ выжимного подшипника, который начинает выдавать гул или скрежет), рывки при трогании с места (задиры на маховике или замасливание накладок из-за течи сальника коленвала), а также изменившийся ход педали — слишком лёгкий, «провалившийся», или, наоборот, чрезмерно тугой, что указывает на проблемы в приводе.

Почему изнашивается сцепление и как продлить его ресурс

Ресурс сцепления в среднем составляет от 80 000 до 150 000 км пробега, но эта цифра сильно варьируется в зависимости от манеры езды, условий эксплуатации (город с частыми пробками изнашивает диск в разы быстрее трассы) и качества компонентов. Каждое трогание с места сопровождается кратковременной пробуксовкой дисков друг относительно друга, во время которой фрикционные накладки стираются — это неизбежный физический процесс, а не поломка.

Основная причина преждевременного износа — неправильная техника вождения: долгое удержание автомобиля на подъёме частичным отпусканием сцепления вместо ручного тормоза, резкое трогание с пробуксовкой (например, при старте с места на высоких оборотах), а также привычка держать ногу на полунажатой педали во время движения, из-за чего диски постоянно проскальзывают.

Для продления ресурса рекомендуется отпускать педаль плавно и до конца сразу после начала движения, не использовать сцепление вместо тормоза на светофорах и подъёмах, переключать передачи с полностью выжатой педалью и своевременно проверять уровень жидкости в гидроприводе. Ремонт или замена комплекта сцепления (диск, корзина, выжимной подшипник — их всегда меняют вместе) требует снятия коробки передач, поэтому это трудоёмкая и не самая дешёвая операция, обычно совмещаемая с заменой сальников и проверкой маховика.

Двухмассовый маховик и его роль в работе сцепления

На многих современных автомобилях, особенно дизельных и с турбированными двигателями, вместо простого монолитного маховика устанавливается двухмассовый маховик (ДММ). Он состоит из двух дисков, соединённых через пружинно-демпферный механизм, который гасит крутильные колебания коленвала до того, как они дойдут до коробки передач и трансмиссии.

Благодаря ДММ сцепление работает мягче, снижается шум и вибрация на холостом ходу, а сама коробка передач служит дольше за счёт уменьшения ударных нагрузок на шестерни. Обратная сторона — двухмассовый маховик сложнее и дороже обычного, а при поломке внутреннего демпфирующего механизма (обычно проявляется люфтом и стуком на холостых оборотах) его чаще всего меняют целиком, а не ремонтируют.

При замене сцепления на автомобиле с двухмассовым маховиком важно проверять состояние самого маховика, а не только диска и корзины: изношенный демпфер может свести на нет эффект от установки нового комплекта сцепления и вызвать вибрации даже при исправных фрикционных элементах.
