Как работает ПВО Patriot: принцип действия комплекса от обнаружения цели до перехвата

2026-07-06

Комплекс Patriot — одна из самых известных и при этом самых непонятных широкой публике систем ПВО в мире. О нём говорят в новостях про Украину, Израиль и страны Персидского залива, но мало кто объясняет, что происходит между моментом обнаружения ракеты противника и её уничтожением в воздухе. Ниже — разбор всей цепочки: устройство батареи, работа радара, необычная схема наведения TVM, разница между ракетами PAC-2 и PAC-3, а также реальные боевые эпизоды и ограничения, о которых производитель предпочитает не распространяться.

Что такое Patriot и для чего его создавали

MIM-104 Patriot — американский всепогодный зенитный ракетный комплекс средней и большой дальности, разработанный компанией Raytheon (сегодня входит в состав корпорации RTX). Название расшифровывается как Phased Array Tracking Radar to Intercept on Target — «радар с фазированной решёткой для слежения и перехвата цели». Система была принята на вооружение армии США в 1981 году, изначально как замена комплексам Nike Hercules и Hawk для борьбы с самолётами и крылатыми ракетами противника.

После войны в Персидском заливе 1991 года, когда Ирак массово применял баллистические ракеты «Скад», Patriot начали дорабатывать именно как систему противоракетной обороны. С тех пор комплекс прошёл несколько поколений модернизации — от Patriot Advanced Capability-1 (PAC-1) до нынешней конфигурации Configuration 3+ с ракетами PAC-3 MSE. Сегодня Patriot стоит на вооружении более чем 15 стран, включая Германию, Польшу, Нидерланды, Японию, Саудовскую Аравию, Израиль, Южную Корею и Украину.

Важно понимать: Patriot — это не одна ракета и не одна установка, а целый боевой комплекс, объединяющий радар, вычислительный центр, пусковые установки и системы связи в единую сеть. Именно эта интеграция, а не отдельная ракета, и определяет то, как система «работает» на практике.

Из чего состоит батарея Patriot

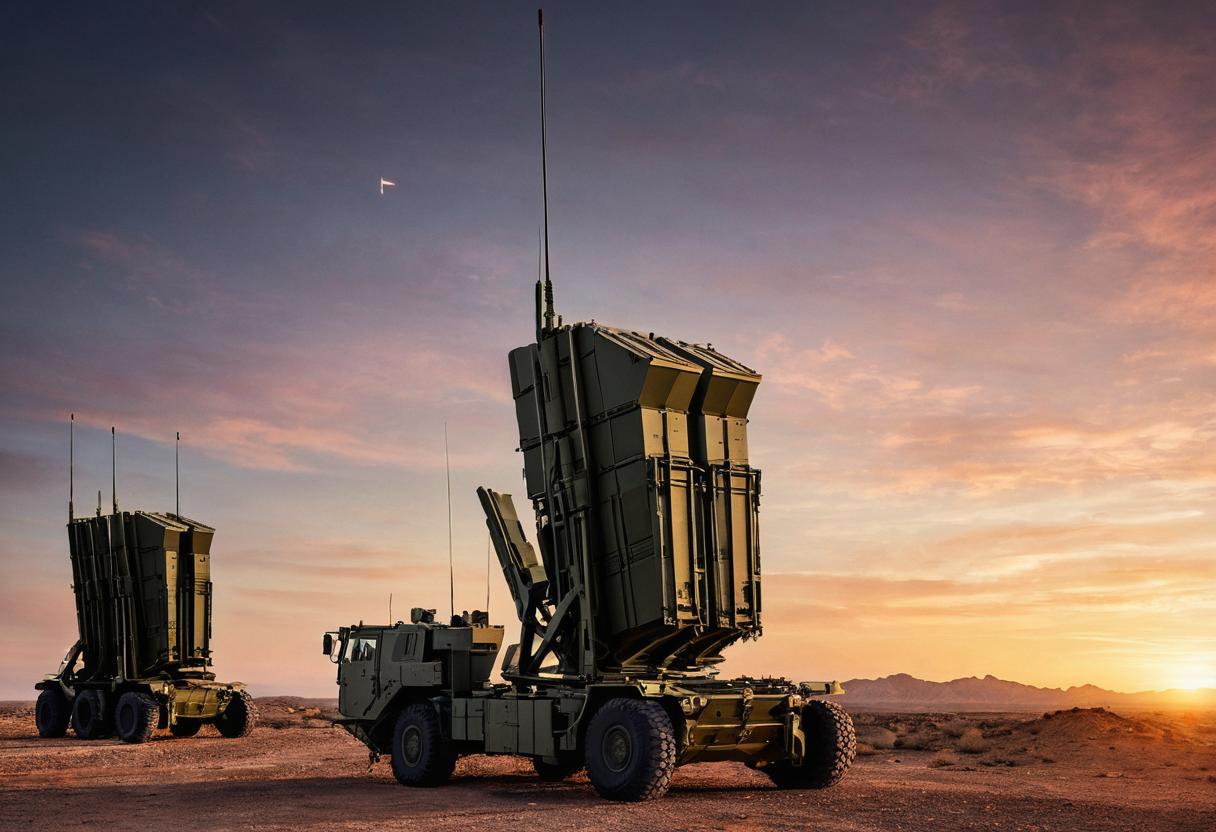

Основной боевой единицей системы является огневая батарея (Fire Unit). В её состав входят: многофункциональная РЛС AN/MPQ-53 или AN/MPQ-65, пункт боевого управления ECS (Engagement Control Station) на базе бронированного шасси, антенная мачта группы AN/MRC для связи с вышестоящим командованием, дизель-генераторы электропитания и от 6 до 8 пусковых установок М901 (для ракет PAC-2, по 4 ракеты каждая) или М983 (для PAC-3, до 16 ракет на установку благодаря меньшему размеру ракет).

Пусковые установки размещаются на удалении от радара и пункта управления — до нескольких километров — и соединяются с ними кабельными линиями или радиоканалом. Это сделано намеренно: если противник уничтожит один элемент, вся батарея не выйдет из строя сразу. Расчёт полной батареи насчитывает около 90 военнослужащих, но непосредственно в момент боевой работы решения принимают всего 2–3 оператора в кабине ECS.

Несколько батарей объединяются в дивизион (battalion) с общим командным пунктом, который распределяет цели между батареями и не даёт им «стрелять» по одной и той же ракете противника впустую. Такая многоуровневая структура управления — одна из причин, почему поставка «одного Patriot» стране на деле означает поставку целой системы с сотнями специалистов обслуживания.

Радар — главный орган чувств системы

Сердце комплекса — многофункциональная РЛС AN/MPQ-53 (для более старых батарей) или AN/MPQ-65 (для конфигураций, способных применять PAC-3). Это радар с пассивной фазированной антенной решёткой, а в новейших модернизациях — с активной (AESA). Одна и та же антенна выполняет сразу несколько задач: поиск целей, их сопровождение, определение государственной принадлежности по системе «свой-чужой» (IFF), подсветку цели для наведения ракеты и приём телеметрии от самой ракеты в полёте.

Дальность обнаружения зависит от типа и размера цели: истребитель радар засекает на расстоянии около 100–150 км, баллистическую ракету — на дистанции порядка 150–170 км в зависимости от её эффективной площади рассеяния и траектории. Современные версии способны одновременно сопровождать до сотни воздушных объектов и наводить ракеты одновременно на 9 целей.

Одна принципиальная особенность, которую редко объясняют: антенна Patriot механически не вращается, как классический РЛС кругового обзора. Она «смотрит» в сектор примерно 120 градусов, электронно управляя лучом. Это значит, что одна батарея физически не может прикрывать все направления одновременно — для кругового прикрытия важного объекта нужно разворачивать несколько батарей с перекрывающимися секторами обзора.

Принцип наведения TVM — в чём уникальность Patriot

Именно схема наведения делает Patriot технологически необычным комплексом. Вместо классического полуактивного самонаведения, где ракета сама «видит» отражённый сигнал и рассчитывает курс, Patriot использует гибридный метод Track-Via-Missile (TVM, «слежение через ракету»).

Работа происходит так: после старта ракета первые секунды летит по данным инерциальной системы наведения в расчётную точку встречи с целью. Затем наземный радар начинает подсвечивать цель радиоволнами, а бортовая антенна ракеты принимает отражённый от цели сигнал и ретранслирует его обратно на землю. Наземный компьютер ECS обрабатывает эти данные, с высокой точностью рассчитывает траекторию сближения и передаёт на ракету команды коррекции курса по отдельному радиоканалу. Такой обмен данными происходит несколько раз в секунду вплоть до финального участка сближения.

Преимущество TVM в том, что все сложные вычисления делает мощный наземный компьютер, а не миниатюрная электроника внутри ракеты — это позволяет добиваться высокой точности даже против манёвренных целей. У ракет PAC-3 добавлена ещё и собственная активная радиолокационная головка самонаведения, которая включается на последних секундах полёта и берёт управление на себя для максимально точного удара.

PAC-2 против PAC-3: две разные философии перехвата

Под обозначением Patriot фактически скрываются два разных типа ракет с разной боевой задачей. PAC-2 (и её модернизация GEM-T) — крупная ракета длиной около 5,3 метра с осколочно-фугасной боевой частью массой порядка 90 кг. Она подрывается радиовзрывателем в непосредственной близости от цели, поражая её осколками — эта схема хорошо работает против самолётов и крылатых ракет, но менее эффективна против компактных и быстрых боевых блоков баллистических ракет.

PAC-3 (и её развитие PAC-3 MSE, Missile Segment Enhancement) — принципиально другая ракета. Она значительно компактнее — поэтому в одном транспортно-пусковом контейнере, где раньше помещалась одна ракета PAC-2, теперь помещается четыре PAC-3, а пусковая установка несёт до 16 ракет вместо 4. У PAC-3 нет тяжёлой осколочной боевой части: она использует принцип hit-to-kill — прямое кинетическое попадание в цель на скорости свыше 5 Махов, за счёт чего вся кинетическая энергия столкновения уничтожает боеголовку противника. Дополнительные боковые импульсные двигатели (ACM, Attitude Control Motors) дают PAC-3 исключительную манёвренность на конечном участке.

На практике батарея Patriot обычно комплектуется смешанным боекомплектом: PAC-2 — для работы по аэродинамическим целям (самолёты, вертолёты, крылатые ракеты, дроны), PAC-3 — специально для перехвата баллистических ракет малой и средней дальности, где точность прямого попадания критична.

Как проходит перехват: боевая работа по шагам

Полный цикл работы батареи от обнаружения угрозы до её уничтожения занимает считаные десятки секунд и состоит из нескольких этапов:

- Обнаружение — радар засекает объект, автоматика классифицирует его по скорости, высоте и характеру траектории. - Идентификация — система «свой-чужой» и данные вышестоящего командного пункта подтверждают, что цель враждебна; в большинстве современных боёв решение о пуске всё равно утверждает оператор. - Выбор боеприпаса — компьютер ECS определяет, какая ракета (PAC-2 или PAC-3) и в каком количестве нужна, рассчитывает точку встречи. - Пуск — ракета стартует вертикально из контейнера и на форсаже разворачивается в сторону цели. - Наведение на среднем участке — работает схема TVM с постоянной коррекцией курса. - Терминальная фаза — для PAC-3 включается активное радиолокационное самонаведение и происходит кинетическое поражение; для PAC-2 — подрыв боевой части рядом с целью. - Оценка результата — радар фиксирует, разрушена ли цель. Если нет уверенности в поражении, нередко практикуется тактика «shoot-two-look-shoot» — залповый пуск двух ракет по одной цели с оценкой результата между пусками.

Весь процесс — от обнаружения баллистической ракеты до её перехвата — может занимать менее 15–20 секунд, поскольку скорость сближения крайне высока, а окно для реакции ограничено.

Против каких целей Patriot действительно эффективен

Исторически комплекс создавался для борьбы с аэродинамическими целями — самолётами, вертолётами и крылатыми ракетами, и в этой роли накоплен наибольший опыт эксплуатации: сотни успешных учебных и боевых пусков за десятилетия. Против современных беспилотников малого размера эффективность ниже из-за небольшой заметности целей для радара.

Вторая важная роль — перехват тактических и оперативно-тактических баллистических ракет дальностью примерно до 1000 км. Именно для этого создавалась ракета PAC-3, и она подтвердила эффективность в реальных боях — в Ираке в 2003 году, а также при отражении атак ракет типа «Искандер» на Украине начиная с 2023 года. Сообщалось и о перехватах гиперзвуковых ракет «Кинжал» под Киевом в мае 2023 года, что вызвало широкую дискуссию среди военных аналитиков.

При этом Patriot не предназначен для перехвата межконтинентальных баллистических ракет — этим занимаются другие системы, такие как наземная GMD, действующая на заатмосферном участке полёта. Против современного манёврирующего гиперзвукового оружия с непредсказуемой траекторией эффективность Patriot остаётся ограниченной и предметом споров: непредсказуемое маневрирование на большой скорости серьёзно усложняет расчёт точки встречи даже для системы TVM.

Ограничения и слабые места системы

У Patriot, как и у любой системы ПВО, есть объективные ограничения. Секторный, а не круговой обзор радара (около 120 градусов) означает, что для полноценной защиты объекта со всех направлений требуется развёртывать несколько батарей одновременно — это резко увеличивает стоимость и логистическую сложность прикрытия даже одного города или военной базы.

Экономический фактор тоже играет роль: одна ракета PAC-3 MSE стоит порядка 3,7–4 миллионов долларов, тогда как современный ударный дрон-камикадзе может стоить в сотни раз дешевле. При массированных атаках дешёвыми беспилотниками возникает проблема «cost-exchange ratio» — экономически невыгодного соотношения стоимости перехватчика и цели, что заставляет операторов беречь дорогие ракеты для действительно серьёзных угроз.

Ещё одно уязвимое место — ограниченный боекомплект на пусковых установках и небыстрая процедура перезарядки краном в полевых условиях. При налёте большого количества целей одновременно (насыщение атаки, saturation attack) возможности батареи по одновременному сопровождению и перехвату могут быть исчерпаны быстрее, чем подойдёт резерв ракет или подкрепление от соседней батареи.

Patriot в реальных конфликтах

Первое массовое боевое применение состоялось во время войны в Персидском заливе в 1991 году против иракских ракет «Скад». Первоначальные заявления об эффективности перехвата в 96% случаев позже подверглись серьёзной критике со стороны независимых исследователей, включая специалистов MIT — по некоторым оценкам, реальная эффективность в тех боях была значительно ниже, порядка 10–40%, поскольку старые версии системы плохо справлялись с фрагментировавшимися в полёте боеголовками «Скадов».

Во время вторжения в Ирак в 2003 году применялись уже модернизированные батареи, однако были зафиксированы и трагические случаи «дружественного огня» — Patriot по ошибке сбил британский истребитель Tornado и был вовлечён в инцидент с американским F/A-18, что заставило пересмотреть протоколы идентификации целей.

С 2023 года Patriot активно применяется на Украине, где подтверждены многочисленные перехваты российских оперативно-тактических ракет «Искандер-М» и, по заявлениям украинской стороны, как минимум один случай уничтожения гиперзвуковой ракеты «Кинжал». Система также используется Саудовской Аравией для отражения ракетных и дроновых атак со стороны хуситских формирований Йемена — с неоднозначными результатами, что подтолкнуло дальнейшую модернизацию алгоритмов обнаружения малоразмерных и низколетящих целей.

Чем Patriot отличается от других систем ПВО

По сравнению с российским С-400 архитектура принципиально иная: С-400 использует семейство ракет с разной дальностью (от 40 до 400 км) и опирается больше на активное и полуактивное самонаведение, тогда как Patriot строится вокруг единой схемы TVM с постоянной коррекцией с земли. У С-400 заявленная максимальная дальность больше, но прямое сравнение эффективности затруднено — системы проектировались под разные сценарии применения и редко встречались в сопоставимых боевых условиях.

От американской системы THAAD (Terminal High Altitude Area Defense) Patriot отличается высотой перехвата: THAAD работает на экзоатмосферном и очень высотном участке полёта баллистической ракеты, а Patriot — на нижнем, терминальном участке, обычно на высотах до 20 км. Именно поэтому обе системы часто разворачивают вместе, эшелонируя оборону: THAAD «ловит» цель первой, а Patriot добивает то, что THAAD пропустил.

Более лёгкие и мобильные комплексы вроде NASAMS или немецкого IRIS-T рассчитаны на меньшую дальность и в первую очередь на аэродинамические цели — самолёты, крылатые ракеты, дроны. Они не заменяют Patriot, а дополняют его в общей эшелонированной системе ПВО, закрывая нижний ярус, где дорогие ракеты Patriot использовать нерационально.
